6-PUS Stewart并联机构研究（二）：从Simscape简化建模到PID/ADRC闭环控制

发表于 2026-08-27 分类于机器人

记录 6-PUS Stewart 并联机构从 CAD 导入、参数化 Simscape Multibody 建模、运动学闭环检验，到力驱动关节空间 PID 内环与集中式 MIMO-LADRC 控制器的完整演进与仿真对比。

前言

在上一篇文章中，我完成了 6-PUS 并联机构的机械构型分析、逆运动学推导以及理论工作空间求解。逆运动学回答了一个基础数学问题：“当动平台需要达到特定的笛卡尔位姿时，六条支链执行器理论上应该伸缩到什么位置？”

然而，在机器人与控制工程中，逆运动学解算（Kinematics）并不等同于控制（Control）。哪怕逆运动学数学公式完全精确，物理执行器也不会瞬间瞬移到目标位置——它们必须通过电机施加驱动力、克服惯性、重力与机构耦合阻力，在存在测量噪声与外部扰动的动态环境中实现稳定跟踪。

本文记录我如何将 6-PUS Stewart 机构从 CAD 多体模型逐步提炼为适合控制算法研究的参数化 Simscape Multibody 仿真环境，并经历“运动学驱动力驱动内环六支链 PID 集中式 MIMO-LADRC”的完整控制架构演进历程。

1. 机构演进全景与技术主线

在进入具体细节之前，先梳理本项目从纯机构几何走向执行器级闭环控制的完整演进脉络：

SolidWorks CAD 机械模型
  │ (Simscape Multibody Link 自动导出)
  ▼
Simscape 复杂导入模型
  [问题：装配层级深、存在隐式配合约束与坐标系转换，不适合作控制研究的标准被控对象]
  │
  ▼
从零构建参数化 6-PUS Simscape 模型
  [原则：严格保留 6P+6U+6S 拓扑与关键几何尺寸，参数由 MATLAB 集中驱动]
  │
  ▼
阶段 0：运动学与多体几何一致性验证 (Prescribed Motion)
  [验证：目标位姿 → 逆运动学 → 六支链位移约束 → Transform Sensor (数值精度一致)]
  │
  ▼
执行器模式转换：Motion Input → Force Actuation
  [跨越：Prismatic Joint 切换为力输入 (N)，由正向多体动力学求解运动因果]
  │
  ▼
阶段 1：六支链独立 PID 位置内环
  [实现：统一 PI-D 参数 + Back-Calculation 抗饱和，结合运动学前馈完成 6DOF 防抖验证]
  │
  ▼
阶段 2：集中式 MIMO-LADRC 内环
  [探索：18 状态 LESO + B₀ 增益矩阵辨识 + 固定 DSVD 阻尼分配器，实现扰动估计与解耦]
  │
  ▼
分层架构总结与基准冻结
  [定位：确立标准执行器内环接口，为后续任务空间外环与高级算法留出扩展空间]

这一演进过程体现了严谨的工程逻辑：每一次架构调整，都是为了解决上一阶段暴露的具体物理或控制瓶颈，而非盲目堆砌控制理论。

2. 为什么重新建立参数化 6-PUS Simscape 模型

2.1 完整 CAD 导入模型的局限

在项目初期，我基于 SolidWorks 建立了完整的 6-PUS 机械装配体，并通过 Simscape Multibody Link 工具将其导入 Simscape。

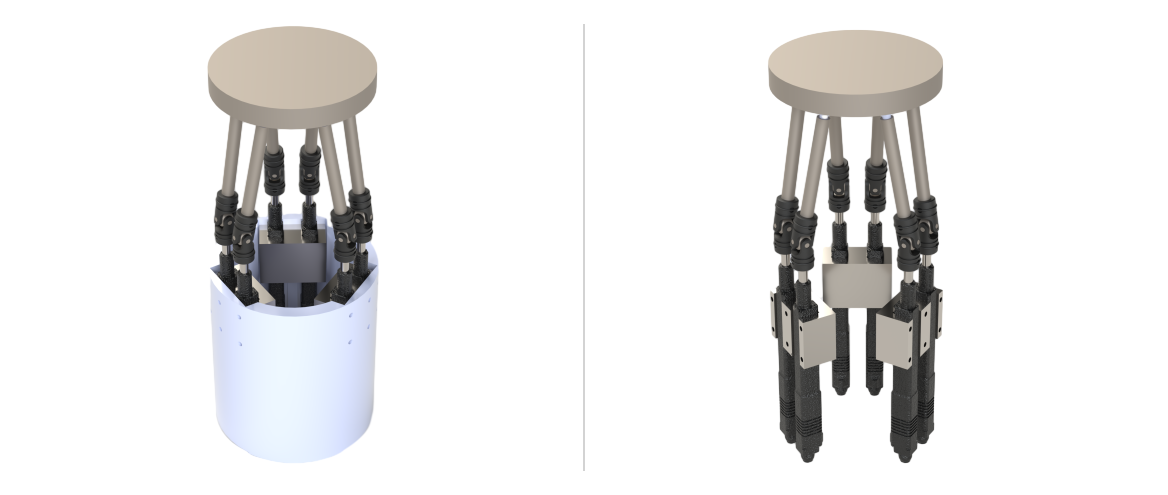

图1：CAD 导出完整模型与装配体层级结构
图1：CAD 导出完整多体模型与装配结构（左图为装配护筒后的整体外观，右图为六支链电动缸内部布局）。

完整 CAD 多体模型在机构设计阶段具有重要价值（直观展示装配干涉、视觉效果逼真），但在进入控制算法闭环研究时，一系列阻碍迅速显现：

多体装配约束繁重与冗余自由度：CAD 配合关系转换到 Simscape 中会生成大量中间刚体坐标系与配合约束，甚至在部分子装配中引入了非理论必要的微小 Prismatic 或 Revolute 自由度；
坐标系映射混淆：CAD 导出模型的坐标系通常由主装配体原点决定（例如早期 CAD Y 轴对应理论垂直 Z 轴），导致逆运动学与多体传感之间需要反复进行旋转投影转换；
求解器初始化敏感与性能损耗：由于存在深层嵌套的刚体惯量矩阵与运动副配合，ODE 变步长求解器在初始化装配（Assembly）阶段容易出现约束不一致报警，仿真计算开销显著增加；
控制调试归因困难：当闭环出现超调或抖动时，研发人员很难迅速定位究竟是控制器参数不良、逆运动学坐标对齐错误，还是 CAD 模型内部装配副的微小约束干涉。

2.2 参数化简化建模的核心原则

为了给控制算法提供一个力学拓扑清晰、参数可编程控制的被控对象（plant），我决定从零搭建参数化的 6-PUS Simscape Multibody 模型。

必须明确：所谓“简化”，绝非降低机构的运动学真实性或削弱自由度，而是：

剔除对宏观刚体动力学无直接影响的螺钉、外壳等 CAD 几何细节；

严格保留真实 6-PUS 并联机构的 6P + 6U + 6S 拓扑构型；

严格保留基座铰点半径、动平台铰点半径、连杆杆长以及铰点分布角等全部关键几何尺寸；

严格保留电缸 25–75 mm 的物理行程限制；

将机构完全参数化，使所有几何尺寸均由 MATLAB 脚本集中驱动。

从这一步开始，我不再将 Simscape 模型视为 CAD 图纸的“数字复刻品”，而是将其定义为可供控制算法交互与迭代的仿真被控对象。

3. 参数化 6-PUS Simscape Multibody 模型构建

3.1 机构运动副拓扑

简化模型严格由定平台（Base Platform）、6 条完全相同的 P-U-S 支链以及动平台（Moving Platform）构成。单条支链的拓扑序列如下：

World Frame (世界坐标系，位于定平台几何中心 O)
  │
  ├── Base Platform (定平台刚体，固定于 World Frame)
  │     └── Rigid Transform Base_Ai: [Ai_x, Ai_y, 25 mm]
  │           │
  │           ▼
  │     Prismatic Joint (P_i，主动直线驱动，沿理论 +Z 方向)
  │           │
  │           ▼
  │     Slider (滑块刚体，提供直线运动质量)
  │           │
  │           ▼
  │     Universal Joint (U_i，虎克铰/十字铰，2-DOF 被动旋转)
  │           │
  │           ▼
  │     Rod (84 mm 刚性定长连杆)
  │           │
  │           ▼
  │     Spherical Joint (S_i，球铰，3-DOF 被动旋转)
  │           │
  │           ▼
  │     Rigid Transform Platform_Bi: [Bi_x, Bi_y, 0 mm]
  │           │
  └── Moving Platform (动平台刚体，6-DOF 自由空间运动)
        └── Platform Transform Sensor (测量动平台中心相对于 World Frame 的位姿)

整个多体系统中严格只包含：

6 个 Prismatic Joint（各支链唯一的直线运动自由度）；
6 个 Universal Joint（被动 2 自由度旋转）；
6 个 Spherical Joint（被动 3 自由度旋转）；
14 个刚体 Solid（Base、Platform、6 个 Slider、6 根定长 Rod）。
系统中不存在任何多余的浮动或约束关节。

模型内部仍使用刚体坐标变换将连杆两端放到 U 副与 S 副的几何中心，但这些局部偏移只服务于装配定位，不改变 P-U-S 拓扑，因此正文不再逐项展开。

图2：参数化简化 6-PUS Simscape Multibody 拓扑架构。六条对称 P-U-S 支链连接定平台与动平台，Transform Sensor 独立输出动平台位姿。

3.2 权威几何参数与位姿基准

根据机构几何定义与参数脚本，全系统核心几何参数设定如下：

参数名称	设定数值	单位	物理意义与说明
定平台铰点分布圆半径	40.0	mm	基座各滑块轴线所在的节圆半径
动平台铰点分布圆半径	27.5	mm	动平台各球铰中心所在的节圆半径
连杆长度	84.0	mm	虎克铰旋转中心至球铰球心的刚性几何距离
定平台相邻铰点对夹角	30.0 ()	deg	基座同一安装对内两铰点的圆心角间隔
动平台相邻铰点对夹角	60.0 ()	deg	动平台同一安装对内两铰点的圆心角间隔
电缸绝对行程范围	[25.0, 75.0]	mm	物理滑块在基座导轨上的绝对位置范围（总行程 50 mm）
Simscape 滑块位移范围	[0.0, 50.0]	mm	定义，零位对应机械下限
动平台最低标称高度	107.61226796	mm	（）时的水平动平台中心高度
动平台中立标称高度	132.61226796	mm	（）时的水平动平台中心高度
动平台最高标称高度	157.61226796	mm	（）时的水平动平台中心高度

定平台 6 个导轨在水平面的安装位置与动平台 6 个球铰在动系中的安装位置严格按照解析几何展开：

3.3 坐标系与欧拉角转换约定

为消除坐标轴系定义上的歧义，模型确立如下约定：

全局参考系 ：原点位于定平台基准圆心，+Z 轴竖直向上；
动平台坐标系 ：原点位于动平台几何中心，+Z’ 垂直于动平台向上；
姿态旋转矩阵：采用标准的 ZYX 顺规欧拉角（先绕全局 Z 轴转，再绕新 Y 轴转，最后绕新 X 轴转）：

Transform Sensor 读数一致性：Simscape Transform Sensor 配置为输出 ZYX 欧拉角序列，经前端重排后得到，与逆运动学姿态输入完全对齐。

3.4 简化模型的有效性边界

模型有效性边界说明：
当前参数化多体模型已严格验证了几何拓扑与运动学的一致性，能够有效支持控制算法架构演化、力驱动闭环分析及控制器横向对比。但需要指出的是，该模型基于刚体多体动力学假设，目前尚未包含电机反电动势、绕组电气动态、传动齿隙背隙、连杆弹性柔性、摩擦非线性以及通信延迟等实物动力学特性。因此，该模型是控制算法开发的可靠仿真基准，但尚不能等同于物理样机的高保真数字孪生。

4. 运动学闭环与多体一致性验证

在给机构添加受控动力学之前，必须首先进行运动学闭环一致性检验（Kinematic Consistency Check）。

4.1 这一阶段在验证什么？

这一阶段并非在检验“控制器的跟踪能力”，而是在验证一个几何与数学事实：

如果在 MATLAB 算法中输入一个笛卡尔目标位姿，通过逆运动学解析求出六个电缸位移，再将其直接作为 Prismatic Joint 的位置输入，那么 Simscape 经多体运动学约束求解后，Transform Sensor 测得的实际位姿是否与目标位姿重合？

这是并联机构控制体系成立的几何基准。

4.2 实测验证结果

我在 MATLAB 环境下执行了涵盖纯平移、单轴姿态旋转以及极限行程边界的 8 类典型测试：

图3：典型工况下的数值精度汇总与六支链位移分配
图3：阶段 0 运动学闭环一致性验证。上方直接给出最大误差，避免用对数坐标增加读图门槛；下方展示八类工况对应的六支链绝对行程分配。

测试结果汇总如下：

测试工况编号与内容	目标位姿 (mm, deg)	逆解理论 (mm)	最大位置误差 (mm)	最大角度误差 (rad)	判定
Test 1：机械下限水平位姿					PASS
Test 2：中立水平位姿					PASS
Test 3：机械上限水平位姿					PASS
Test 4：X 方向平移 +5 mm					PASS
Test 5：Y 方向平移 +5 mm					PASS
Test 6：绕 X 轴旋转					PASS
Test 7：绕 Y 轴旋转					PASS
Test 8：绕 Z 轴旋转					PASS

实测数据表明：

在所覆盖的 8 组典型位姿工况下，最大笛卡尔位置误差为 mm；
最大关节位置误差为 mm；
最大姿态角误差为 rad。

上述微小误差完全处于双精度浮点数运算与 ODE15s 求解器的数值截断误差范围内。这证明了在所测试的代表性工况下，MATLAB 独立逆运动学函数、Simscape 几何参数化拓扑与 ZYX 姿态测量链路在数值精度上保持了一致。

5. 范式转换：从理想运动输入到力驱动闭环

5.1 为什么运动学驱动还不是闭环控制？

在上述运动学验证中，Prismatic Joint 的配置模式为：

1
2
3

Actuation:
  Motion: Provided by Input
  Force:  Automatically Computed

这意味着，Simscape 求解器在每个时间步将给定的运动轨迹作为刚性运动学约束强加于 Prismatic Joint，并由多体求解器隐式计算维持该约束所需的反作用力。运动轨迹本身完全由外部输入直接规定，而非由执行器的受控动力学响应产生。

但在真实的 6-PUS 机器人样机中：

控制器无法直接向物理空间“指定”位置轨迹；
控制器输出的是控制量（如推力、电流或 PWM 占空比）；
机构最终产生多大的加速度与位移，由牛顿-欧拉动力学方程、机构惯量、重力与外力平衡共同决定。

因此，理想运动学驱动（Prescribed Motion）属于“运动学轨迹规划与几何验证”，尚未触及“动力学与反馈控制”问题。

5.2 切换至力驱动（Force Actuation）

为了构建具有动力学意义的多体闭环仿真，我对六个 Prismatic Joint 进行了模式重构：

1
2
3

Actuation:
  Force:  Provided by Input (N)
  Motion: Automatically Computed

图4：运动学驱动与力驱动闭环控制架构对比
图4：运动学驱动（Prescribed Motion）把关节轨迹作为几何约束；力驱动（Force Actuation）由控制器输出推力，并通过关节位置与速度反馈形成动力学闭环。

切换之后，系统的物理因果律发生根本变化：

控制器输出物理量为推力（单位：N）；
六个滑块的位置反馈与速度反馈由 Simscape 传感端口实时测得，并反馈至控制器形成闭环；
六条支链的推力共同作用于动平台，系统呈现出受控刚体多体动力学响应。

多体测试工程规则：避免混合驱动测试
在多体动力学测试中，不应采用部分支链运动输入、部分支链力输入的混合测试模型。因为规定运动的支链会施加强运动学约束，改变全系统力驱动时的自然动力学响应与支链耦合特性，导致测试无法真实反映目标六支链力驱动系统的动态行为。因此，单轴控制器的预调应在独立的单轴测试台（Single-Axis Test Harness）上完成；而在完整 6-PUS 机构仿真中，六条支链统一切换为力驱动。

6. 六支链 PID 位置内环设计与基准建立

PID 控制器是工业界成熟、直观的控制基准。在本项目中，我首先建立六支链独立关节/执行器空间 PID 位置内环，作为全系统的基准控制器。

6.1 控制架构与空间定位

必须首先澄清控制器的作用空间：

本阶段的 PID 控制器工作在关节/执行器空间（joint/actuator space），而非笛卡尔任务空间（Cartesian task space）。

任务空间目标先经解析逆运动学映射为六支链期望位移；每个内环再比较期望位移与实测位移，输出对应支链推力。任务空间负责“平台要去哪里”，关节/执行器空间内环负责“六条支链如何跟上”。图 5 给出了其中一个通道的完整闭环结构。

逆运动学充当了从“任务空间”到“执行器空间”的参考映射器；而 PID 负责确保六个执行器能够稳定跟踪各自的位移目标。

6.2 采用的 PI-D 数学结构与抗饱和设计

为了避免阶跃设定值引入“微分冲击（derivative kick）”，我采用了工程上常见的 PI-D 结构。这里的 PI-D 表示比例项与积分项作用在位置误差上，而 D 项不直接对误差求导，而是通过实测速度反馈提供阻尼；名称中间的连字符只是强调这种结构拆分，并不是额外的减法运算。

对于第条支链（）：

1. 位置跟踪误差：

记位移偏差为，则

2. 积分力状态动态方程（含反算抗饱和回路）：

记反算校正量为，积分力状态的微分方程为：

积分力状态由其变化率积分得到：

其中的单位为 N。反算抗饱和跟踪增益为：

3. 未饱和总控制力输出：

以表示实测关节速度，则

4. 仿真推力限幅输出：

注： N 为当前仿真环境设定的控制力饱和限幅值。

图5：六支链独立 PI-D 控制器单通道结构
图5：六支链独立 PI-D 控制器的单通道结构。P、I 两项处理位置误差，D 通道以实测速度的负反馈形式提供阻尼；饱和前后推力差经 back-calculation 回送积分器，实现抗积分饱和。

6.3 权威冻结参数

经过单轴预调与多轴测试，六条支链基于对称性采用了统一基准参数：

参数名称	权威数值	单位	物理意义与整定考量
比例增益	3000.0	N/m	提供主要的位置恢复刚度
积分增益	400.0	N/(m·s)	消除重力、静态载荷与稳态静差
微分/速度阻尼增益	18.0	N·s/m	抑制多体振荡，提供阻尼
仿真推力限幅		N	仿真设定的执行器推力饱和边界
反算抗饱和增益	20.0		保证力饱和退出后积分状态迅速恢复

在 Simscape 环境中，重力设为恒定值；定平台质量 0.1835 kg，动平台质量 0.0623 kg，单滑块质量 0.00163 kg，单连杆质量 0.00641 kg。

7. PID 闭环的系统级性能验证

PID 内环的验证覆盖了多轴轨迹跟踪、基座单轴防抖补偿以及全 6DOF 复杂复合扰动工况。所有数据均来自真实仿真测试。

7.1 PID-4：逆运动学重连多轴跟踪性能

在动平台各独立轴上施加标准幅值与频率的连续参考轨迹，检验六支链 PID 的跟踪精度：

激发运动轴向	最大关节 RMSE (mm)	动平台末端位姿 RMSE	执行器峰值推力 (N)	实测行程范围 (mm)	饱和发生判定
X 轴平移	0.03563	0.01873 mm	0.1995	24.8836–25.0752	0 s（无饱和）
Y 轴平移	0.03560	0.01873 mm	0.1995	24.8834–25.0751	0 s（无饱和）
Z 轴平移	0.03562	0.03562 mm	0.1995	24.4808–25.4742	0 s（无饱和）
Rx 轴旋转	0.03555	rad	0.1995	24.9321–25.0229	0 s（无饱和）
Ry 轴旋转	0.03555	rad	0.1995	24.9257–25.0293	0 s（无饱和）
Rz 轴旋转	0.03556	rad	0.1995	24.9400–25.0000	0 s（无饱和）

各工况最大关节 RMSE 均处于 0.036 mm 以内（最大值为 0.03563 mm），峰值推力仅约 0.20 N，处于 N 仿真限幅范围内。

7.2 PID-5 ~ PID-7：前馈运动学补偿与 PID 内环的系统防抖响应

在基座施加外生运动扰动（模拟船舶晃动或车载颠簸），通过刚体运动学前馈补偿层 计算执行器期望位移，并由 PID 执行器内环进行闭环跟踪：

防抖效果的技术归因：
PID-5 至 PID-7 的防抖衰减表现是上层刚体运动学前馈补偿与底层 PID 执行器跟踪内环协同工作的系统级结果。其中，前馈补偿层负责根据基座扰动实时计算反向抵消位姿，而 PID 内环负责精确驱动六条支链跟踪该补偿轨迹。

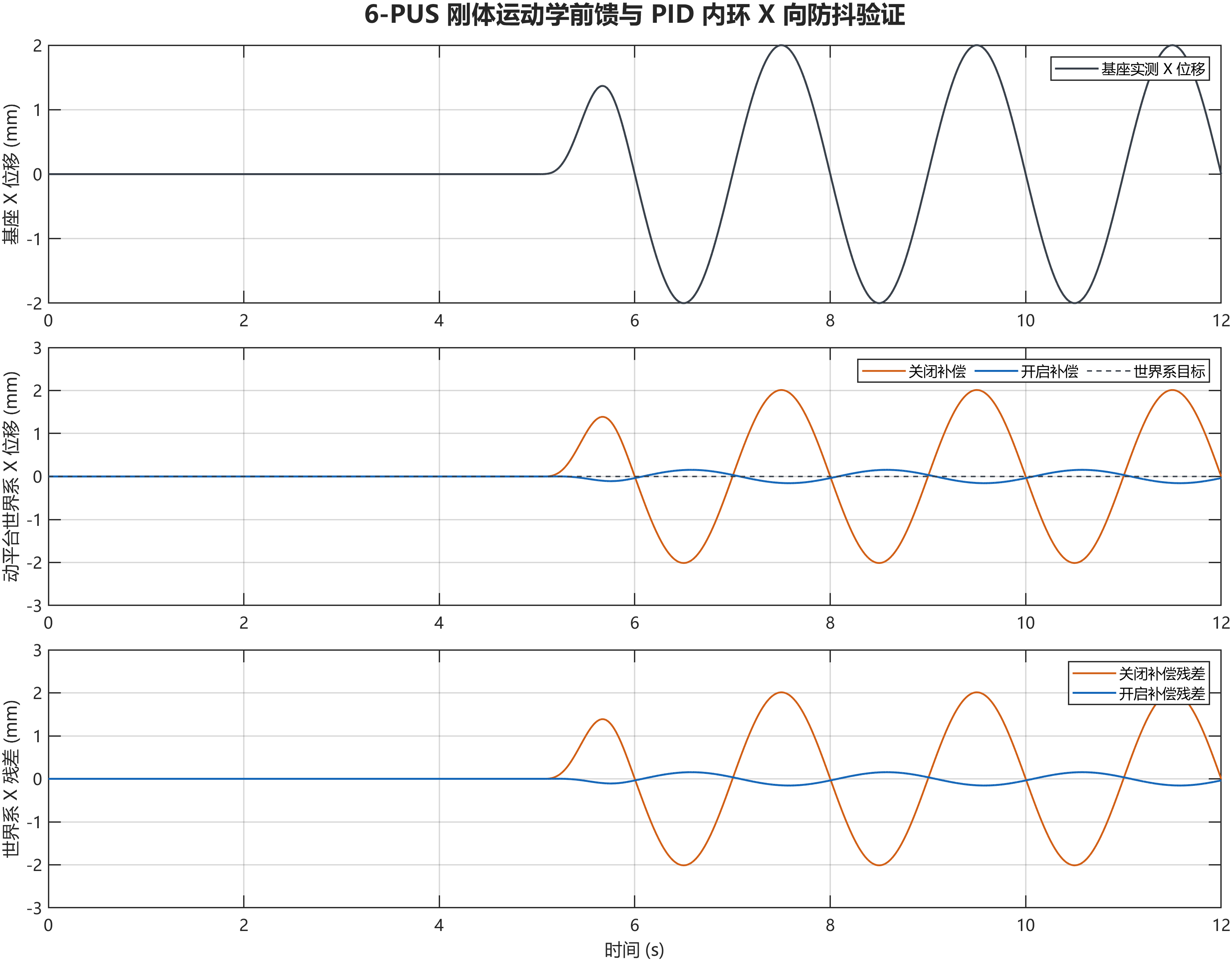

图6：基座扰动下动平台防抖响应曲线
图6：刚体运动学前馈补偿结合 PID 执行器内环的 X 向防抖响应。上图为基座扰动，中图对比关闭/开启补偿后的动平台世界坐标位移，下图为对应残差；开启补偿后残差衰减达 -22.22 dB。原始数据曲线保持不变。

PID-5（单轴 X 扰动）：动平台残余位移抑制比（衰减达 -22.22 dB），残余位移改善倍率达 12.99 倍；
PID-6（六轴独立扰动）：各轴抑制比在 0.0232 至 0.0775 之间，全轴无饱和；
PID-7（复合六自由度扰动）：在全 6DOF 复合扰动下，所有受控轴的残余抑制比均低于 0.138，最大关节 RMSE 为 0.0293 mm，峰值推力 0.2656 N（有效均方根力 0.1894 N），行程维持在 23.04–27.15 mm（完全处于 0–50 mm 范围内）。

7.3 PID 阶段的技术总结

PID baseline 的成功建立给项目带来了重要的工程结论：

参数化简化 6-PUS 模型完全能够支持正向力驱动闭环控制；
统一增益的六支链独立 PID 能够在多体系统内部耦合存在的情况下维持闭环稳定跟踪，实现全轴最大关节 RMSE 约 0.036 mm 的跟踪表现；
确立了标准内环接口：后续无论更换何种高级控制器，都可以严格保持被控对象、逆运动学、输入输出接口与物理参数完全不变，从而确保不同控制算法之间的严格可比性。

8. 从 PID 到 ADRC/LADRC：强耦合与扰动估计需求

8.1 为什么继续探索自抗扰控制（ADRC）？

PID 取得了良好的基准表现，但在并联机构的深入研究中，我继续探索自抗扰控制（ADRC），主要出于以下科研目标：

支链间的动力学耦合分析：动平台空间惯量由六条支链共同驱动，单支链的推力变化会通过动平台传递到其余支链；
显式扰动估计与状态重构：希望利用**线性扩张状态观测器（Linear Extended State Observer, LESO）**实时估计未建模动态与外扰构成的“总扰动”并在控制律中进行扰动补偿；
为后续高级控制提供观测支撑：LESO 能够输出滤波位置、速度及总扰动估计，为后续多变量控制与外环研究提供丰富的状态接口。

8.2 独立单通道 ADRC 的局限性

在初期探索中，我尝试为六条支链分别配置独立的单输入单输出（SISO）线性自抗扰控制器（LADRC）。

六个独立的 SISO 控制器并未显式建模各支链之间的交叉输入耦合，而是试图将通道间的力学耦合全部归入各自通道的“总扰动”中由 SISO LESO 进行估计。在 6-PUS 机构多轴强耦合运动时，这种未显式解耦的结构会加重观测器的估计负担，影响观测精度与瞬态响应。

这促使我进一步研究集中式六输入六输出关节空间线性自抗扰控制（MIMO-LADRC）。

8.3 局部输入增益矩阵与固定 DSVD 阻尼分配器

在标称平衡工作点处，我通过对多体系统施加微小测试信号，辨识出局部有效输入增益矩阵（单位：）。

对进行奇异值分解（SVD）：，得到的 6 个奇异值依次为 61.020、61.020、54.253、1.506、0.627、0.627。

矩阵二范数条件数为。

特征分析与分配器设计：

前 3 个模态奇异值较大（），代表易于激发的强主导运动模态；而后 2 个模态奇异值仅为，代表在局部映射下输入对加速度控制效能较弱（low input-to-acceleration authority）的方向；
若直接采用标准 Moore-Penrose 伪逆求逆（），弱模态的逆增益高达，容易在控制分配中放大传感器高频噪声；
为此，我设计了固定阻尼定向 SVD 分配器（Directional Damped SVD, DSVD）：设定阻尼向量，并构造离线固定的阻尼逆分配矩阵：

的二范数降至（相比标准伪逆降低 20.3%），有效抑制了弱模态的反转增益放大；该矩阵离线固定，在线执行仅需一次矩阵乘法。

9. 集中式 MIMO-LADRC 架构设计与验证

9.1 增量平衡模型与 18 状态 LESO

MIMO-LADRC 建立在增量控制模型之上：

其中为标称工作点处平衡重力的开环静态支撑推力（在数值模型上平衡重力加速度）。

18 状态集中式 LESO：观测状态包含位置、速度与总扰动（各 6 维）。观测器接收实际饱和后的增量推力，确保观测器动力学与执行器输出一致；
虚拟加速度与推力分配：计算虚拟加速度，再由 DSVD 分配矩阵求得增量推力。

9.2 权威冻结参数

参数采用经典的 Gao 频域带宽整定法：

控制器模块	数值	换算公式 / 物理说明
控制器带宽	30.0 rad/s	决定闭环响应刚度
观测器带宽	120.0 rad/s	设定为，兼顾扰动估计速度与测噪敏感度
跟踪微分器带宽	60.0 rad/s	安排过渡过程，滤除输入突变
虚拟 PD 增益
LESO 观测增益
静态支撑偏置	N	平衡标称点重力
仿真推力限幅	N	每通道总力限幅
DSVD 阻尼向量		定向抑制弱模态反转增益

启动瞬态（Initialization Transients）消除：
在初始状态下，必须规范初始化条件：；$Z_1(0) = q_{meas}(0), Z_2(0) = \dot{q}{meas}(0), Z_3(0) = 0 $；$ u{total}(0) = u_{bias}$。这有效消除了初始时刻因位置阶跃误判引发的控制力饱和冲击。

9.3 动态轨迹跟踪与扰动估计实测

我在多轴连续跟踪实验中测试了 0.5 Hz、幅值 1 mm 的同相输入与正负交替输入。交替工况的幅值向量为；受机构对称性影响，部分支链曲线成对重合，图中视觉上出现的独立曲线数少于六条。

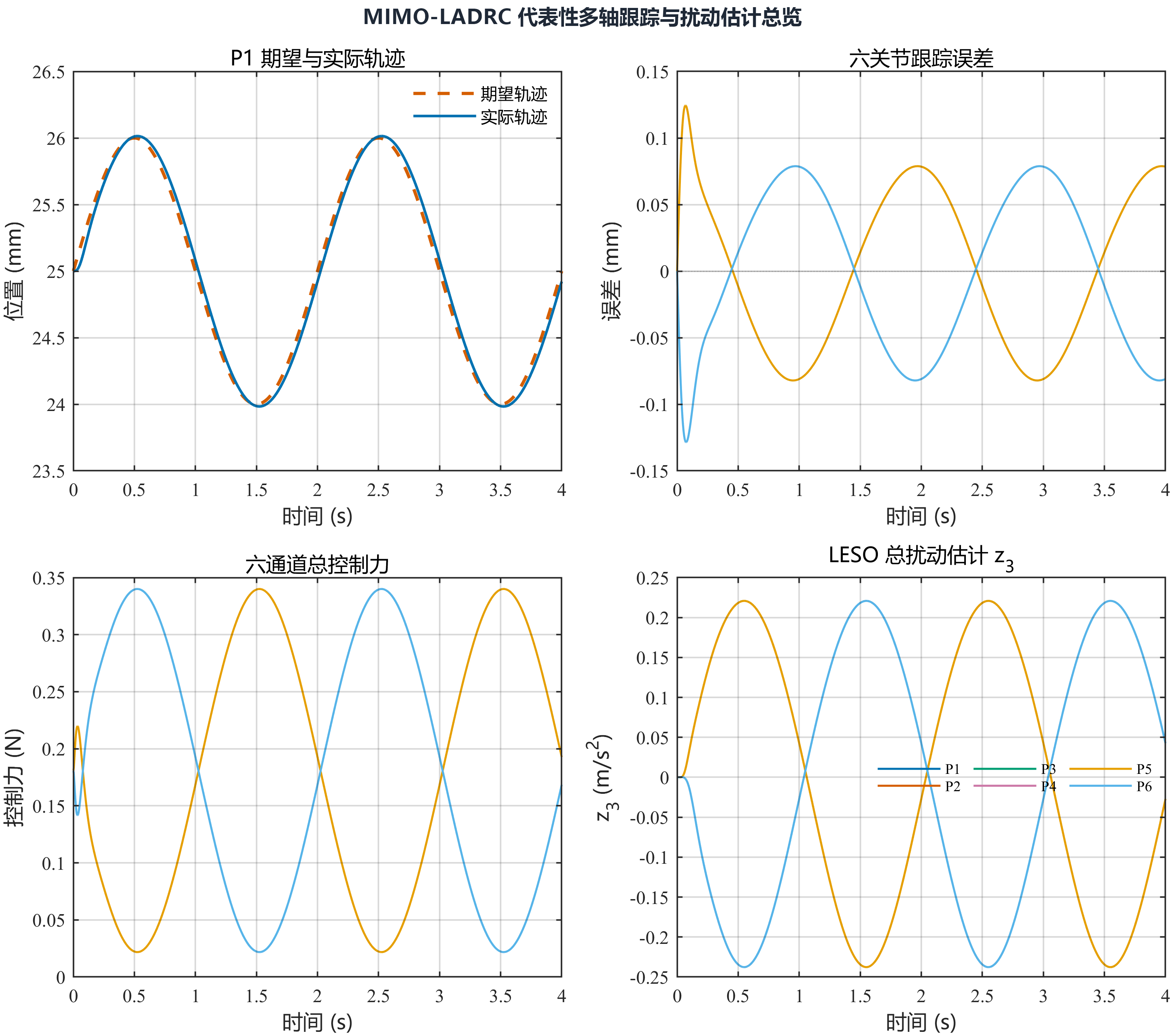

图7：集中式 MIMO-LADRC 代表性多轴跟踪与扰动估计总览
图7：集中式 MIMO-LADRC 代表性多轴跟踪、控制力与 LESO 总扰动估计。该图对应正负交替输入工况；由于对称通道响应高度重合，图中多条曲线相互覆盖。

实验指标记录如下：

同相轨迹（In-phase）：六关节最大跟踪误差 0.1300 mm，控制力峰值 0.1818 N，无力饱和；
非对称交替轨迹（Asymmetric）：六关节最大跟踪误差 0.1286 mm，控制力峰值 0.3400 N，LESO 估计峰值，DSVD 实时分配残差二范数处于极小量级，全程无饱和。

10. PID 与 ADRC 在本项目中的客观对比与工程角色定位

10.1 客观特性对比

基于代表性特性测试（characterization tests），我对 PID 与 MIMO-LADRC 进行了多维对比：

对比维度	六支链独立 PID 内环	集中式 MIMO-LADRC 内环
算法结构	六个独立标量控制回路，无显式跨通道解耦	集中式 18 状态观测器 + DSVD 分配
参数物理意义	直观对应刚度、稳态精度与阻尼	对应系统频域带宽与解耦空间
计算与实现开销	极低（标量运算）	较高（18 阶微分方程组与矩阵向量积）
标称轨迹跟踪 (4s 0.5Hz 1mm 特性测试)	RMSE 约 0.0494 mm（相位滞后约）	RMSE 约 0.0760 mm（相位滞后约）
微小推力扰动响应 ( N)	响应平稳，误差衰减良好	响应平稳，可清晰重构扰动形态
大推力扰动响应 ( N 执行器扰动)	保持闭环稳定并完成测试	在 1.10 s 触发位移安全保护停机
质量参数摄动容忍 (+20% 动平台质量)	平稳完成全时长仿真	短时测试通过，长时间仿真出现求解器明显减速
对上层高级控制的接口价值	提供标准底层位置随动闭环	提供状态与总扰动估计 ()，可作为上层算法的丰富观测接口

注：上述标称跟踪数据来自 4 s 0.5 Hz 1 mm 同相特性的代表性测试记录。

10.2 关键工程发现与局限性剖析

对比测试揭示了局部模型的物理特性：

局部线性化模型的边界：是在零位平衡点辨识的局部增益矩阵。当受到 1.0 N 大扰动产生较大幅度位移时，机构状态偏离标称点，真实多体动力学与固定出现失配；
积分作用与观测器带宽权衡：PID 积分项对直流载荷具有高增益；而 LESO 的估计速度受限于有限带宽 rad/s，面对大幅突变时存在瞬态延迟；
工程定位：MIMO-LADRC 的核心价值在于构建了一个包含多轴解耦与状态/扰动观测的现代控制框架，为后续任务空间补偿与高级算法研究提供了标准化的状态观测接口。

11. 当前内环架构与后续任务空间补偿接口

11.1 当前控制系统分层架构

经过本阶段的研究，6-PUS 并联机构的控制系统形成了清晰的层次划分：

图8：6-PUS 并联机构分层控制体系与任务空间接口
图8：6-PUS 分层控制架构。实线区域表示本阶段已完成或已验证的刚体运动学补偿、逆运动学、执行器内环与多体被控对象；浅色虚线区域表示未来可接入的任务空间反馈外环。

11.2 为什么真正的防抖控制发生在 IK 之前？

必须明确控制层次的职责：

当前建立的 PID 与 ADRC 解决的是六支链执行器的“位置跟踪内环”问题。而平台防抖（Stabilization）的核心逻辑，发生在逆运动学之前！

当安装 6-PUS 的基座发生空间晃动（变化）时，要使动平台在惯性空间中保持稳定，必须在任务空间中实时生成动平台相对于基座的补偿指令：

其中，基座位姿扰动在仿真中由预设基座运动或 Transform Sensor 提供，未来在物理样机上则由 IMU 或外部位姿测量系统提供。

这为后续任务空间外环研究确立了清晰的接口边界：

已经验证的刚体运动学前馈补偿在几何层面计算理论反向位姿；
后续可探索在任务空间引入外环反馈（如外环 PI、任务空间 ADRC 或 SAC 强化学习残差补偿）以进一步消除残余姿态抖动；
底层被控对象始终是 6-PUS 多体模型，已冻结的 PID 与 MIMO-LADRC 内环为上层算法提供了可靠的执行器闭环基线。

12. 总结

在本篇博客中，我完整走过了 6-PUS Stewart 并联机构从机械几何走向闭环控制系统的全过程：

从 CAD 导入到参数化多体建模：明确了简化机械几何而不改变运动学拓扑的原则，搭建了 6P+6U+6S Simscape Multibody 仿真平台；
完成了运动学闭环检验：验证了典型位姿下解析逆解与多体几何的数值一致性；
实现了从运动驱动到力驱动的范式转换：将动力学因果律引入仿真，使执行器受控推力成为唯一的运动输入；
建立了六支链 PID 稳定基准：统一 PI-D 参数在多轴轨迹跟踪中实现最大关节 RMSE 约 0.036 mm，并结合刚体前馈补偿完成 6DOF 扰动下的系统级防抖验证；
深入研究了集中式 MIMO-LADRC：通过输入增益矩阵辨识与固定 DSVD 阻尼分配器，探索了多轴解耦与状态/扰动观测架构。

在本系列的下一篇文章中，我将把目光投向物理样机——探讨如何将仿真控制架构落地到真实的 6-PUS 机械系统上，通过 UART 通信、ROS2 控制节点与六轴协同驱动器，实现实体机器人的连续运动控制。

前言
